COMEX-IC60U - COM Express Compact Type-6 Computer-on-Module

Intel Core i7/i5/i3 Prozessoren der 7. Gen. (Kaby Lake)

  • Hochleistungs-CPU und Grafik
  • Optimiert für industrielle, eingebettete Anwendungen
  • Breite Auswahl an High-Speed Schnittstellen

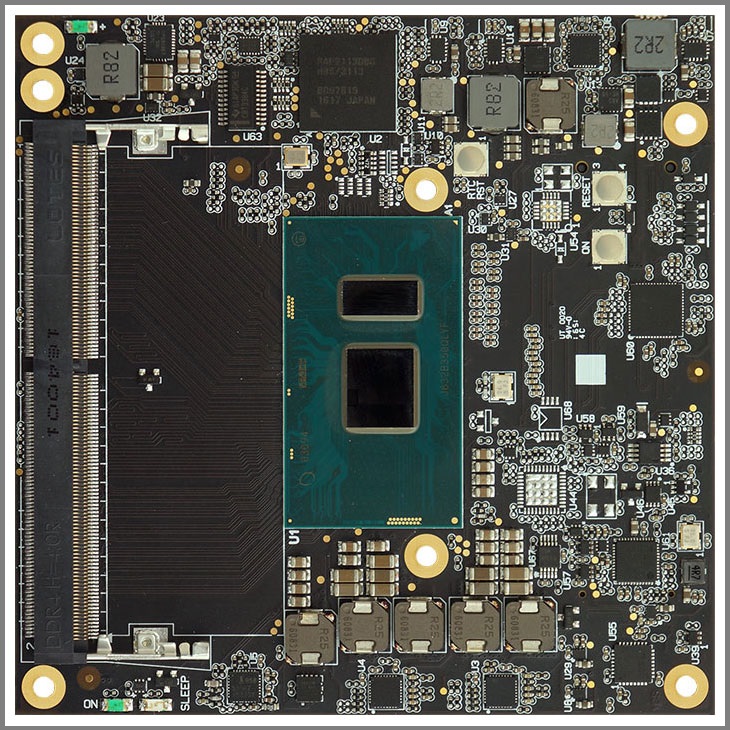

CompuLab COMEX-IC60U COM Express Computer-on-Module
Intel Core processor

Intel® Core™ Prozessoren der 7. Generation

  • Intel Core i7, i5 und i3 CPUs, bis zu 2.8GHz
  • Intel Gen9 HD Graphics mit HEVC (H.265) Support
  • Triple Display Mode mit bis zu 4k@60Hz Auflösung
CoM Highlights

Haupteigenschaften

  • Bis zu 24GB DDR4 (8GB memory down) und 64GB eMMC
  • LVDS, eDP, DVI, HDMI, DisplayPort
  • 8x PCIe, 4x USB3, 8x USB2, 3x SATA
  • GbE, SDIO, 2x UART, I2C
  • Weiter Temperaturbereich von -40C bis 85C

Vollständige Spezifikationen

Warum CompuLab auswählen?

10-Jahre Verfügbarkeit

Direct Engineer Support

Mainline Linux and Yocto

Betriebsinterne Herstellung

Auftragskonfiguration

Industrieller Temperaturbereich

Erfahren Sie mehr über die Vorteile von CompuLab.

  • "Option" Spalte spezifiziert den erforderlichen Konfigurationscode für die jeweilige Eigenschaft.
  • "+" bedeutet, dass die Eigenschaft immer verfügbar ist.

CPU Core
CPUIntel Core i3-7100U dual-core 2.4GHz, 15W TDP
C71
Intel Core i5-7300U dual-core 2.6 / 3.5 GHz, 15W TDP
C73
Intel Core i7-7600U dual-core 2.8 / 3.9 GHz, 15W TDP
C76
ChipsetIntegrated in SoC
+

Memory and Storage
RAMUp to 24GB DDR4
Up to 8GB memory down (soldered) + up to 16GB SO-DIMM
D
StorageOn-board eMMC flash, 4GB - 64GB
NS
3x SATA 6Gb/s
+

Display and Camera
Graphics ControllerIntel Gen9 HD Graphics
Triple display mode supported
+
DDIDDI1: HDMI / DVI / DP / DP++, up-to 4096 x 2304 @60Hz
+
DDI2: HDMI / DVI / DP / DP++, up-to 4096 x 2304 @60Hz
V
eDPeDP v1.3 up to up-to 4096 x 2304 @60Hz
L
LVDSDual-channel LVDS, up-to 1920 x 1200
* precludes ePD port
L
VGAUp-to 1920 x 1200
* precludes DDI2 port
V
Camera2xMIPI-CSI, up-to 8 data lanes
+

Network
Ethernet1000Base-T Ethernet port
Intel i219 GbE LAN controller with AMT 11.6 support
+

Audio
Digital AudioHD Audio Interface
+
HDMI audio output
+

I/O
PCI Express8x PCI Express Gen 3.0 ports
+
USB4x USB3.0
+
8x USB2.0
+
Serial2 x UART
+
General
Interfaces		LPC Bus
I2C Bus
SMBus
Watch Dog Timer
FAN control
+
GPIOUp-to 8 GPIOs
+

System Logic
RTCReal time clock, powered by external lithium battery
+
SecurityTPM - Trusted Platform Module device
TPM
Power ManagementACPI 5 .0 compliant, Smart Battery Management
+

Electrical Specifications
Supply Voltage
Single 12V DC
Digital I/O voltage3.3V

Mechanical Specifications
Form-factorCOM Express compact, pin-out Type 6
Dimensions95 x 95 mm
Weight74 gram

Environmental and Reliability
MTTF> 200,000 hours
Operation temperature (case)Commercial: 0° to 70° C
Extended: -20° to 70° C
Industrial: -40° to 85° C. Click for availability note
Storage temperature-40° to 85° C
Relative humidity10% to 90% (operation)
05% to 95% (storage)
Shock50G / 20 ms
Vibration20G / 0 - 600 Hz

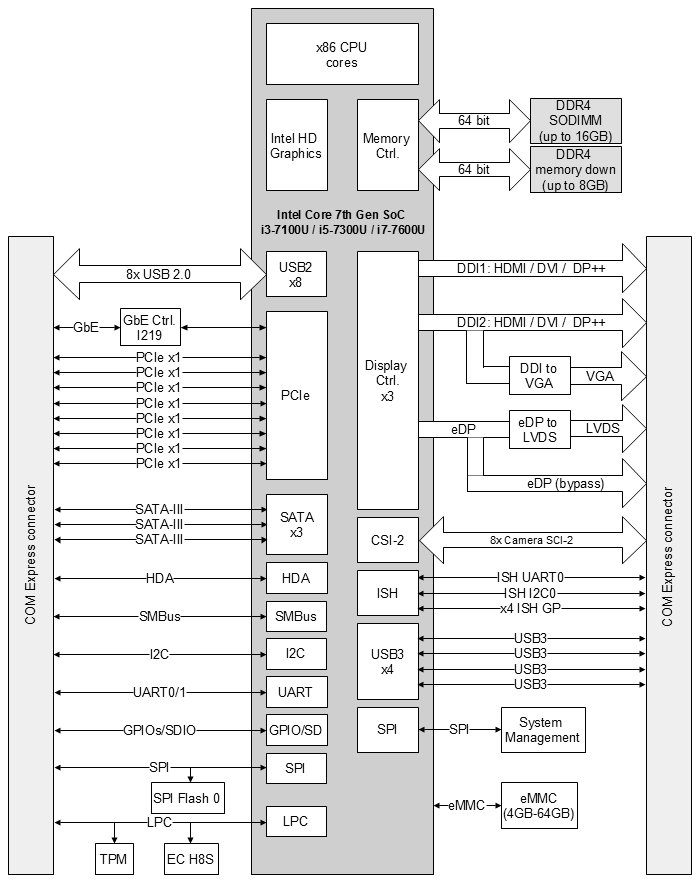

COMEX-IC60U COM Express Compact Type-6 computer-on-module block diagram

Hardware Resources

Hardware Documents
      Design Resources

      Software Resources

      Windows
        Linux

        COMEX-IC60U Evaluations-Kit

        Hardware

        • COMEX-IC60U-C76-D4-NS16-L-TPM-H
        • SB-COMEX-T6 Carrier-Board
        • Kühlkörper für COM Express Compact
        • WiFi Modul (Mini-PCIe Formfaktor)
        • 2x WiFi Antenne und Kabel
        • HDMI auf DVI Adapterkabel
        • Serielles Anschlusskabel
        • 12V Netzteil

        Technischer Support

        • Technischer Support für 12 Monate.
        • Überprüfung der Schaltpläne des kundeneigenen Carrier Board Designs.
        • LCD Panel Kompatibilitätsprüfung und Treiber-Anpassungsservice.
        • 45 Tage Testzeitraum. Das Evaluations-Kit wird für Rückerstattungen akzeptiert, falls der Nutzer das Produkt als für seine Bedürfnisse ungeeignet erachtet.

        Produktstatus: Aktiv

        CompuLab Teilenummer spezifiziert alle Optionen, die für ein bestimmtes Produkt verfügbar sind.
        P/N Template: COMEX-IC60U-Cx-Dx-[NSx]-[L]-[TPM]-[H]-[Tx]

        Minimal-Konfiguration

        Minimale Konfiguration P/N: COMEX-IC60U-C71-D4
        1K-Stückpreis:
        €323

        Optionale Eigenschaften

        EigenschaftOptionenP/N codePlus (€)
        CPU typei3-7100U, dual core, 2.4GHz, GT2, 15W TDP
        i5-7300U, dual core, 2.6GHz, GT2, 15W TDP
        i7-7600U, dual core, 2.8GHz, GT2, 15W TDP        		C71
        C73
        C76        		-
        130
        250
        RAM size4GB soldered
        4GB soldered + 8GB SODIMM
        4GB soldered + 16GB SODIMM        		D4
        D12
        D20
        		-
        61
        129
        StorageKein
        4GB eMMC (MLC)
        16GB eMMC (MLC)
        32GB eMMC (MLC)        		-
        NS4
        NS16
        NS32        		-
        5
        11
        24
        LVDSNein
        Ja        		-
        L        		-
        2
        TPMNein
        Ja        		-
        TPM        		-
        3
        HeatplateNein
        Ja        		-
        H        		-
        5
        TemperaturbereichCommercial
        Extended Tested
        Industrial Tested        		-
        TET
        TIT        		-
        18
        88
        Software PreloadingNein
        Ja        		-
        X        		-
        €1/100MB
        • Preise sind angegeben in Euro. Preise werden entsprechend den Schwankungen der Kosten für die Komponenten zeitweise aktualisiert. Preise unterliegen unangekündigten Änderungen.

        Kleinmengenbestellungen

        Preise sind angegeben für Bestellungen von 1000 Einheiten. Um den Preis für eine andere Anzahl zu berechnen, multiplizieren Sie den Einheitenpreis (mit ausgewählten Optionen) mit dem in der folgenden Tabelle aufgeführten Faktor:

        QTY Factor
        1K 1.0
        5001.05
        1001.1
        101.15
        11.2
