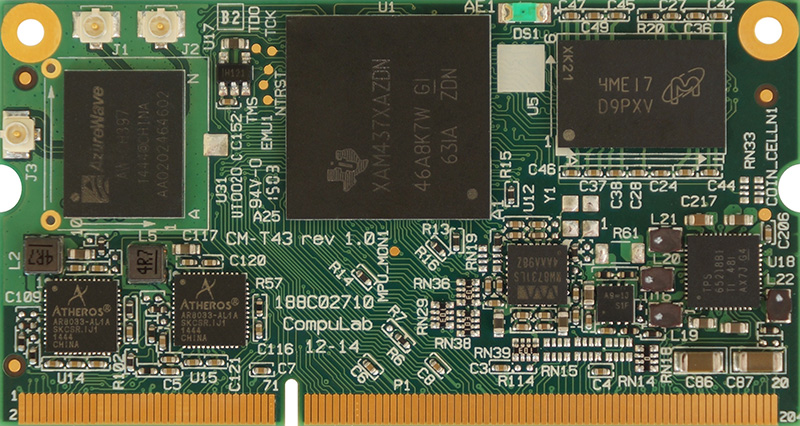

CM-T43 - TI AM437x System-on-Module | Computer-on-Module

ARM Cortex-A9 SoM ab €32

  • Breite Auswahl an High-Speed Schnittstellen
  • Miniaturgröße und Energieeffizienz
  • Ideal-Lösung für kostensensitive Systeme

AM437x processor

Texas Instruments Sitara AM437x Prozessor Familie

  • ARM Cortex-A9 CPU, 1GHz
  • PowerVR SGX530 GPU
  • Integrierte Real-Time Unit (PRU-ICSS)
  • SoM Highlights

    Haupteigenschaften

  • Bis zu 1GB DDR3 und 32GB eMMC
  • LCD Schnittstelle, bis zu 1400x1050
  • 2x 1000Mbps Ethernet, 2x USB, 6x UART, 133x GPIO
  • WiFi 802.11ac/b/g/n und Bluetooth 4.0
  • Vollständige Spezifikationen

    SW support

    Mainline Linux und Yocto Project

  • Komplettes Board-Support-Paket und betriebsbereite Images
  • Linux kernel, Yocto Project und U-Boot
  • Mainline Linux Kernel Support
  • Warum CompuLab auswählen?

    10-Jahre Verfügbarkeit

    Direct Engineer Support

    Mainline Linux und Yocto

    Betriebsinterne Herstellung

    Industrieller Temperaturbereich

    Auftragskonfiguration

    Erfahren Sie mehr über die Vorteile von CompuLab.

    • "Option" Spalte spezifiziert den erforderlichen Konfigurationscode für die jeweilige Eigenschaft.
    • "+" bedeutet, dass die Eigenschaft immer verfügbar ist.

    CPU Core and Graphics

    CPUTexas Instruments Sitara AM4379 ARM Cortex-A9, 1GHz
    NEON™ SIMD and VFPv3
    C1000M
    Texas Instruments Sitara AM4376 ARM Cortex-A9, 800MHz
    NEON™ SIMD and VFPv3
    C800
    Graphics
    Acceleration
    Unit
    PowerVR SGX530 GPU supporting Direct3D Mobile, OpenGL-ES 2.0 and OpenVG 1.0
    C1000M
    Real-Time
    Coprocessor
    Programmable Real-Time Unit Subsystem supporting EtherCAT, PROFIBUS, PROFINET, and EtherNet/IP protocols
    * EtherCAT is available only with C1000M
    +

    Memory and Storage

    RAM128MB – 1GB, DDR3-800, 32-bit data bus
    D
    StorageSLC NAND flash, 128MB - 512MB
    N
    eMMC flash, 4GB - 32GB

    Display and Camera

    DisplayParallel 24-bit display interface, up to 100 Mpixels/sec
    +
    Remote frame buffer interface
    +
    TouchscreenOn-board 4/5/8-wire resistive touch-screen controller
    +
    Capacitive touch-screen support through SPI and I2C interfaces
    +
    CameraPrimary 12-bit parallel camera (VPFE) interface
    +
    Secondary 12-bit parallel camera (VPFE) interface
    WB

    Network

    Gigabit EthernetPrimary 1000/100/10Mbps Ethernet port (MAC+PHY)
    E1
    Secondary 1000/100/10Mbps Ethernet port (MAC+PHY)
    E2
    WiFiDual-band, dual-antenna 2x2 MIMO 802.11ac/a/b/g/n WiFi interface
    WB
    BluetoothBluetooth 4.0 BLE
    WB
    NFCNFC - full protocol support for ISO 14443A/B, ISO 18092 and ISO 15693
    WB

    Audio

    Analog AudioAudio codec with analog stereo output, stereo input and electret microphone support
    A
    Digital AudioI2S compliant digital audio interface
    A

    I/O

    Local BusExternal local bus interface, variable rate up to 100 MHz, up to 16-bit
    +
    USBUSB2.0 dual-role (host / device) port
    +
    Additional USB2.0 host port
    +
    UARTUp to 6x UART ports, 16C750 compatible, up to 3.6 Mbps
    +
    CAN busUp to 2x CAN bus interfaces, 3.3V levels
    +
    MMC/SD/SDIOUp to 3x MMC/SD/SDIO interfaces
    +
    SPIUp to 4x SPI bus interfaces
    +
    I2CUp to 2x I2C interfaces
    +
    1-Wire1-Wire interface
    +
    GPIOUp to 133x GPIO signals (shared with other functions)
    +
    ADC16x general-purpose ADC channels
    +

    System Logic

    RTCReal time clock, powered by external lithium battery
    +

    Electrical Specifications

    Supply Voltage
    3.3V to 5V / Li-Ion battery
    Digital I/O voltage3.3V
    Active power consumption1 - 4 W, depending on configuration and CPU frequency

    Mechanical Specifications

    Dimensions36 x 68 x 5 mm
    Weight12 gram
    Connectors204-pin SO-DIMM edge connector

    Environmental and Reliability

    MTTF> 200,000 hours
    Operation temperature (case)Commercial: 0° to 70° C
    Extended: -20° to 70° C
    Industrial: -40° to 85° C. Click for availability note
    Storage temperature-40° to 85° C
    Relative humidity10% to 90% (operation)
    05% to 95% (storage)
    Shock50G / 20 ms
    Vibration20G / 0 - 600 Hz

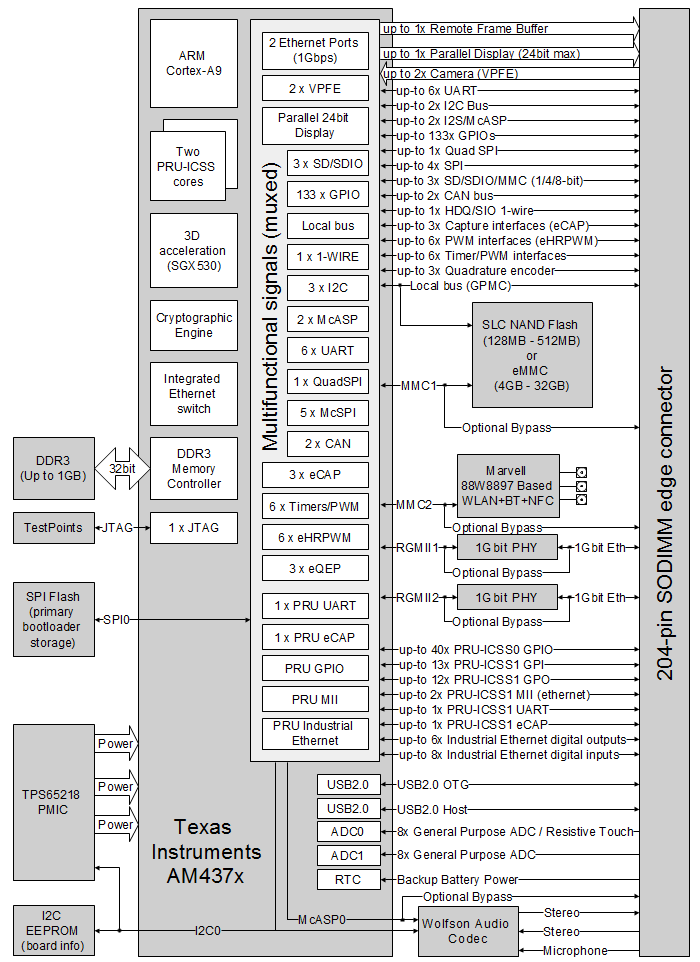

    CM-T43 (TI AM437x) computer-on-module | system-on-module block diagram

    CM-T43 und SBC-T43 Evaluations-Kit

    Paket Inhalt

    Technischer Support

    • Technischer Support für 12 Monate.
    • Überprüfung der Schaltpläne des kundeneigenen Carrier Board Designs.
    • LCD Panel Kompatibilitätsprüfung und Treiber-Anpassungsservice.
    • 45 Tage Testzeitraum. Das Evaluations-Kit wird für Rückerstattungen akzeptiert, falls der Nutzer das Produkt als für seine Bedürfnisse ungeeignet erachtet.

    Hardware

    • CM-T43-C1000M-D1G-N4G-E2-A-WB
    • SB-SOM-T43 carrier board
    • WiFi Antenne und Kabel
    • Serielles Anschlusskabel
    • HDMI bis DVI Kabel
    • USB Kabel und Adapter
    • LCD Panel
    • Adapter & Kabel für generische LCD Panel Schnittstelle
    • 12V Netzteil

    Dokumente und Anleitungen

    Produktstatus: Aktiv

    CompuLab Teilenummer spezifiziert alle Optionen, die für ein bestimmtes Produkt verfügbar sind.
    P/N Template: CM-T43-Cx-Dx-[Nx]-[Ex]-[A]-[WB]-[Tx]

    Minimal-Konfiguration

    Minimale Konfiguration P/N: CM-T43-C800-D128-N128
    1K-Stückpreis:
    €32

    Optionale Eigenschaften

    EigenschaftOptionenP/N codePlus (€)
    CPU typeAM4376, 800MHz, no GPU
    AM4379, 1GHz, with GPU
    C800
    C1000M
    -
    11
    DRAM size128MB
    512MB
    1GB
    D128
    D512
    D1G
    -
    5
    13
    Storage128MB NAND (SLC)
    512MB NAND (SLC)
    4GB eMMC (MLC)
    32GB eMMC (MLC)
    N128
    N512
    N4G
    N32G
    -
    7
    5
    27
    GbE portsnone
    1
    2
    -
    E1
    E2
    -
    3
    5
    Analog audioNo
    Yes
    -
    A
    -
    2
    WiFi & BluetoothNo
    Yes
    -
    WB
    -
    21
    TemperaturbereichCommercial
    Industrial Certified
    Extended Tested
    Industrial Tested
    -
    TIC
    TET
    TIT
    -
    13
    18
    66
    Software PreloadingNo
    Yes
    -
    X
    -
    €1/100MB
    • Preise sind angegeben in Euro. Preise werden entsprechend den Schwankungen der Kosten für die Komponenten zeitweise aktualisiert. Preise unterliegen unangekündigten Änderungen.

    Kleinmengenbestellungen

    Preise sind angegeben für Bestellungen von 1000 Einheiten. Um den Preis für eine andere Anzahl zu berechnen, multiplizieren Sie den Einheitenpreis (mit ausgewählten Optionen) mit dem in der folgenden Tabelle aufgeführten Faktor:

    QTY Factor
    10K0.95
    1K 1.0
    5001.2
    1001.5
    102.0
    12.5
