UCM-iMX8M-Mini - NXP i.MX8M Mini
System-on-Module

ARM Cortex-A53 SoM ab €50

  • Hochleistungsgrafik und Bildverarbeitung
  • Ultra-Miniatur-Formfaktor und Energieeffizienz
  • Ideal für räumlich eingeengte und portable Systeme

i.MX8M Mini SoM in Ultra-Miniatur-Formfaktor

i.MX8M Mini processor
  • Quad-core ARM Cortex-A53 CPU, 1.8GHz
  • Integrierte 2D/3D GPU und 1080p VPU
  • Real-time ARM Cortex-M4 Co-Prozessor
  • Winzige Größe und Gewicht - 28 x 38 x 4 mm, 7 Gramm
  • Weniger als 5 mA im Suspend
UCM-iMX8M-Mini SOM

Haupteigenschaften

  • Bis zu 4GB LPDDR4 und 64GB eMMC
  • MIPI-DSI bis zu 1080p60
  • Zertifiziertes Dual-Band WiFi 802.11ac, BT 4.2
  • GbE, PCIe, 2x USB, 4x UART, 85x GPIO
  • Industrieller Temperaturbereich von -40C bis 85C

Vollständige Spezifikationen

SW support

Yocto, Debian und Android

  • Komplettes Board-Support-Paket und betriebsbereite Images
  • Linux Kernel, Yocto Project, Debian und Android
  • Mainline Linux kernel support
IoT gateway

Auch verfügbar als Industrie IoT Gateway

  • Industrie ARM Computer fertig zur Bereitstellung
  • Designt für Zuverlässigkeit und 24/7 Betrieb
  • Ideal für industrielle Steuerung und überwachung

Mehr erfahren

Warum CompuLab auswählen?

15-Jahre Verfügbarkeit

Direct Engineer Support

Mainline Linux and Yocto

Betriebsinterne Herstellung

Auftragskonfiguration

Industrieller Temperaturbereich

Erfahren Sie mehr über die Vorteile von CompuLab.

  • "Option" Spalte spezifiziert den erforderlichen Konfigurationscode für die jeweilige Eigenschaft.
  • "+" bedeutet, dass die Eigenschaft immer verfügbar ist.

CPU Core
CPUNXP i.MX8M Mini DualLite, dual-core ARM Cortex-A53, 1.8GHz
C1800D
NXP i.MX8M Mini Dual, dual-core ARM Cortex-A53, 1.8GHz
C1800DM
NXP i.MX8M Mini Quad, quad-core ARM Cortex-A53, 1.8GHz
C1800QM
Video Decode1080p60 H.265, H.264, VP8, VP9
C1800DM
or C1800QM
Video Encode1080p60 H.264, VP8
C1800DM
or C1800QM
GPUGC NanoUltra GPU
OpenGL ES 2.0, Open VG 1.1
+
Real-Time
Co-processor		ARM Cortex-M4
+

Memory and Storage
RAM1GB – 4GB, LPDDR4
D
StorageeMMC flash, 4GB - 64GB
N

Display and Camera
DisplayMIPI-DSI, 4 data lanes, up to 1920 x 1080 @60Hz
+
TouchscreenCapacitive touch-screen support through SPI and I2C interfaces
+
CameraMIPI-CSI, 4 data lanes
+

Network
Gigabit
Ethernet		Gigabit Ethernet port (MAC+PHY)
E
WiFi and
Bluetooth		802.11ax WiFi + Bluetooth 5.3 BLE
NXP IW612 chipset
WBM
802.11ac WiFi + Bluetooth 4.2 BLE
Broadcom BCM43353 chipset
WB

Audio
Digital AudioUp-to 3x I2S / SAI
+
S/PDIF input/output
+

I/O
PCI ExpressPCIe x1 Gen. 2.1
+
USB2x USB2.0 dual-role ports
+
UARTUp to 4x UART
+
MMC/SD/SDIOUp to 1x MMC/SD/SDIO
+
SPIUp to 3x SPI
+
I2CUp to 3x I2C
+
PWMUp to 4x general purpose PWM signals
+
GPIOUp to 85x GPIO (multifunctional signals shared with other functions)
+

System Logic and Debug
RTCReal time clock, powered by external battery
+
JTAGJTAG debug interface
+

Electrical Specifications
Supply Voltage
3.45V to 4.4V
Digital I/O voltage3.3V
Power consumption0.5 - 3 W, depending on system load and board configuration
< 5mA in suspend mode

Mechanical Specifications
Dimensions28 x 38 x 4 mm
Weight7 gram
Connectors2 x 100 pin, 0.4mm pitch

Environmental and Reliability
MTTF> 200,000 hours
Operation temperature (case)Commercial: 0° to 70° C
Extended: -20° to 70° C
Industrial: -40° to 85° C. Click for availability note
Storage temperature-40° to 85° C
Relative humidity10% to 90% (operation)
05% to 95% (storage)
Shock50G / 20 ms
Vibration20G / 0 - 600 Hz

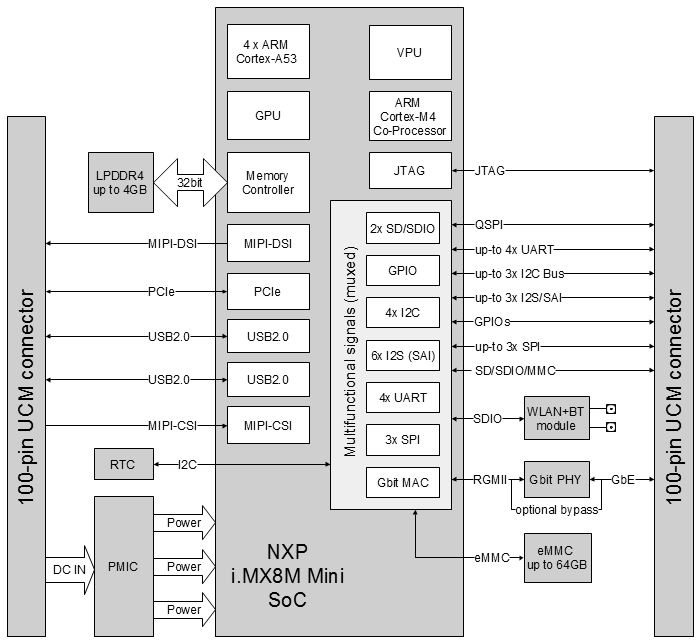

UCM-iMX8M-Mini (NXP i.MX8M Mini SOM) System-on-Module block diagram

Hardware Resources

Hardware Documents
Design Resources

Software Resources

Yocto Linux Debian FreeRTOS Android

UCM-iMX8M-Mini und SBC-iMX8M-Mini Evaluations-Kit

Hardware

Kit Preis: €370

  • UCM-iMX8M-C1800QM-D2-N16-E-WB
  • SB-UCMIMX8 carrier board
  • 5" WXGA LCD with capacitive touch panel
  • WiFi Antenne und Kabel
  • Serielles Anschlusskabel
  • USB Kabel und Adapter
  • 12V Netzteil

Technischer Support

  • Technischer Support für 12 Monate.
  • LCD Panel Kompatibilitätsprüfung und Treiber-Anpassungsservice.
  • Überprüfung der Schaltpläne des kundeneigenen Carrier Board Designs.
  • 45 Tage Testzeitraum. Das Evaluations-Kit wird für Rückerstattungen akzeptiert, falls der Nutzer das Produkt als für seine Bedürfnisse ungeeignet erachtet.

Dokumente und Anleitungen

Produktstatus: Aktiv

CompuLab Teilenummer spezifiziert alle Optionen, die für ein bestimmtes Produkt verfügbar sind.
P/N Template: UCM-iMX8M-Cx-Dx-Nx-[E]-[WB]-[Tx]

Minimal-Konfiguration

Minimale Konfiguration P/N: UCM-iMX8M-C1800D-D1-N4
1K-Stückpreis:
€50

Optionale Eigenschaften

EigenschaftOptionenP/N codePlus (€)
CPU typei.MX8M Mini DualLite
i.MX8M Mini Dual
i.MX8M Mini Quad		C1800D
C1800DM
C1800QM		-
1
2
DRAM size1GB
2GB
4GB		D1
D2
D4		-
8
27
Storage4GB eMMC (MLC)
16GB eMMC (MLC)
32GB eMMC (MLC)
64GB eMMC (MLC)		N4
N16
N32
N64		-
7
20
41
EthernetNein
Ja		-
E		-
2
WiFi & BluetoothKein
WiFi 802.11ac und Bluetooth		-
WB		-
32
TemperaturbereichCommercial
Industrial Certified
Extended Tested
Industrial Tested		-
TIC
TET
TIT		-
14
19
71
Software PreloadingNein
Ja		-
X		-
€1/100MB
  • Preise sind angegeben in Euro. Preise werden entsprechend den Schwankungen der Kosten für die Komponenten zeitweise aktualisiert. Preise unterliegen unangekündigten Änderungen.

Kleinmengenbestellungen

Preise sind angegeben für Bestellungen von 1000 Einheiten. Um den Preis für eine andere Anzahl zu berechnen, multiplizieren Sie den Einheitenpreis (mit ausgewählten Optionen) mit dem in der folgenden Tabelle aufgeführten Faktor:

QTY Factor
10K0.95
1K 1.0
5001.2
1001.5
102.0
12.5
